一、LY长轴液下泵概述
LY型长轴液下泵是一种立式离心泵，适用于化工﹑石油﹑电力﹑冶金﹑制药﹑造纸﹑环保等多个行业部门，可用来进行对有腐蚀性液体，含有一定量固体颗粒液体的输送。是我厂选用国内目前更的水力模型设计而成,高效节能稳定是LY液下泵更大的优点。
LY/LYO/LYG系列长轴液下泵，选用国际的水力模型，泵设计和制造按AP1610VS4型执行，泵轴由泵盖和滑动轴承体内的滑动轴承支承，上轴承采用耐磨轴承，采用锂基润滑脂润滑。该系列泵适用于输送各种腐蚀性液体和清水，同时也适用于输送含有颗粒或纤维的各类污水。LY/LYO型其输送介质温度范围为-20℃~+120℃，LYG型输送介质可达+400℃，工作压力可达1.6MPa。
二、LY长轴液下泵结构特点
 1.LY型长轴液下泵接轴结构安全可靠
 2. 转子部件可以轴向调整
 3.转子部件采用多点支撑，泵运转安全可靠。
 4.滑动轴承采用外润滑或自润滑
 5.泵起动时，叶轮已浸没在介质中，因而起动容易，不存在排气抽空问题
 6.采用双端蜗壳泵体（口径80mm上），转子部件受径力小，轴挠度小，滑动轴承磨损小，寿命长。
 7.从电机端看，泵为顺时针方向旋转。
三、LY长轴液下泵型号意义
       LY40-160
       LY--长轴液下化工泵
       40--出口直径mm
       160--叶轮名义直径mm

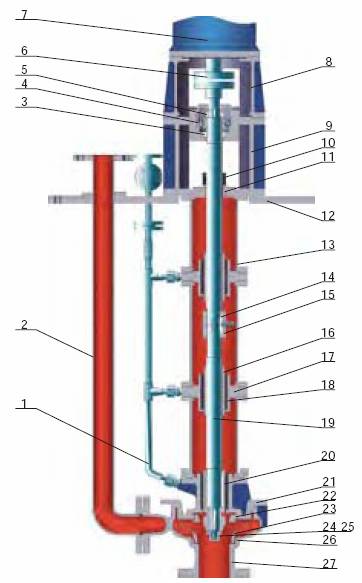

四、结构图


五、参数表

型号	叶轮型式	流量	扬程	电机转数  n=2950r/min				流量	扬程	电机转数  n=1450r/min
				比重γ=1		比重γ=1.35				比重γ=1		比重γ=1.35
		m3/h	m	KW	电机型号	KW	电机型号	m3/h	m	KW	电机型号	KW	电机型号
LY25-200	A	11.5	47	5.5	Y132S1-2	7.5	Y132S2-2	5.8	11	1.1	Y90S-4	1.1	Y90S-4
	B	10.5	40	4	Y112M-2	5.5	Y132S1-2	5.4	10	1.1	Y90S-4	1.1	Y90S-4
	C	9	34	3	Y100L-2	4	Y112M-2	4.6	7.5	1.1	Y90S-4	1.1	Y90S-4
	D	7.5	26	2.2	Y90L-2	3	Y100L-2	4	5.5	1.1	Y90S-4	1.1	Y90S-4
LY40-160	A	28	31	5.5	Y132S1-2	7.5	Y132S2-2	14	7	1.1	Y90S-4	1.1	Y90S-4
	B	25.6	27	5.5	Y132S1-2	7.5	Y132S2-2	13	6	1.1	Y90S-4	1.1	Y90S-4
	C	22	20	4	Y112M-2	5.5	Y132S1-2	11	4.5	1.1	Y90S-4	1.1	Y90S-4
	D	20	14	2.2	Y90L-2	3	Y100L-2	9.5	3.5	1.1	Y90S-4	1.1	Y90S-4
LY40-200	A	29	51	11	Y160M1-2	15	Y160M2-2	14.5	12	1.5	Y90L-4	2.2	Y100L1-4
	B	26	45	7.5	Y132S2-2	11	Y160M2-2	13	10.5	1.1	Y90S-4	1.5	Y90L-4
	C	22	37	7.5	Y132S2-2	7.5	Y132S2-2	11.5	8	1.1	Y90S-4	1.1	Y90S-4
	D	18	18	4	Y112M-2	5.5	Y132S1-2	9.5	6	1.1	Y90S-4	1.1	Y90S-4
LY40-250	A	32	76	18.5	Y160L-2	22	Y180M-2	16	18.5	3	Y100L2-4	4	Y112M-4
	B	30	70	15	Y160M1-2	18.5	Y160L-2	15	17	2.2	Y100L1-4	3	Y100L2-4
	C	24	58	11	Y160M1-2	15	Y160M2-2	12.5	13	1.5	Y90L-4	2.2	Y100L1-4
	D	21	45	7.5	Y132S2-2	11	Y160M1-2	10.5	10	1.1	Y90S-4	1.5	Y90L-4
