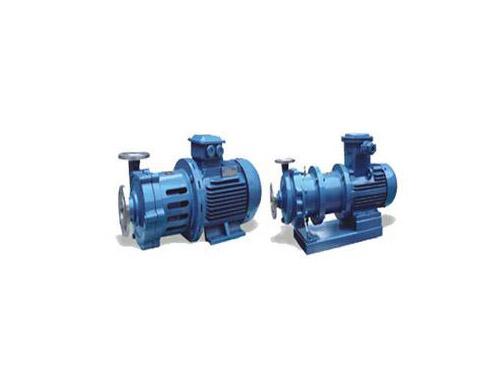

一、CQB-G型高温磁力泵产品概述

CQB-G高温磁力驱动离心泵(简称磁力泵)，通常由电动机，磁力偶合器和耐腐蚀离心泵组成。其主要特点是利用磁力偶合器传递动力，完全无泄漏，当电动机带动磁力偶合器的外磁钢旋转时，磁力线穿过问隙和隔离套，作用于内磁钢上，使泵转子与电动机同步旋转，无机械接触地传递扭矩。在泵轴的动力输入端，由于液体被封闭在静止的隔离套内，没有动密封因而完全无泄漏。

二、CQB-G型高温磁力泵主要特点

CQB-G系列磁力泵是磁力泵全国联合设计组开发的新型完全无泄漏耐腐蚀泵，其技术经济指标与国外同类产品八十年代末的水平相当。

CQB系列磁力泵型式及基本参数符合JB／T 7742—1995《小型磁力驱动离心泵型式与基本参数》标准和《小型磁力驱动离心泵三个标准的补充规定》。

三、CQB-G型高温磁力泵产品用途

CQB-G系列磁力泵适用于石油、化工、制药、冶炼、电镀、环保、食品、影视洗印、水处理、国防等行业，是输送易燃、易爆、挥发、有毒、稀有贵重液体和各种腐蚀性液体的理想设备。适用于输送吸入压力不大于0.2MPa，最大工作压力1.6MPa，温度不超过280℃，密度不大于1600kg/m3，粘度不大于30×10-6m2／S的不含硬颗粒和纤维的液体。

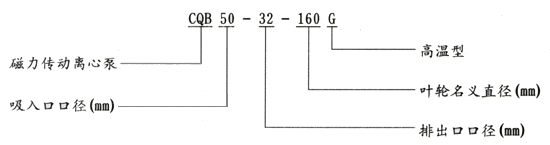

四、CQB-G型高温磁力泵型号意义

型  号	流量 Q m3/h	扬程 H m	汽蚀余量 (NPSH)r m	转速 n r/min	轴功率 pa KW	效率 ゥ %	配带电机功率KW
							介质密度g/cm3
							≤1	≤1.3	≤1.84
CQB32-20-125G	1.9 3.2 3.8	22 20 18.5		2900	0.49 0.58 0.62	23 30 31	YYB801-2  1.1	YYB802-2 1.5	YYB90S-2 2.2
CQB32-20-160G	1.9 3.2 3.8	34 32 29		2900	0.84 0.99 1.03	21 28 29	YYB802-2 1.5	YYB90S-2 2.2	YYB90L-2 3
CQB40-25-105G	3.8 6.3 7.5	13 12.5 11		2900	0.42 0.55 0.56	32 39 40	YYB801-2 1.1	YYB802-2 1.5	YYB90S-2 2.2
CQB40-25-125G	3.8 6.3 7.5	22 20 18.5		2900	0.81 0.98 1.05	28 35 36	YYB802-2 1.1	YYB90L-2 2.2	YYB100L-2 3.0
CQB40-25-160G	3.8 6.3 7.5	34 32 29		2900	1.41 1.72 1.79	25 32 33	YYB90L-2 2.2	YYB100L-2 3.0	YYB112M-2 4.0
CQB40-25-200G	3.8 6.3 7.5	52.5 50  48		2900	3.02 3.43 3.77	18 25 26	YYB112M-2 4.0	YYB132S1-2 5.5	YYB132S2-2 7.5
CQB50-40-85G	7.5 12.5 15	9 8 7.5	3.5 3.5 4.0	2900	0.46 0.56 0.61	40 49 50	YYB801-2 0.75	YYB802-2 1.1	YYB90S-2 1.5
CQB50-32-105G	7.5 12.5 15	13 12.5 11	3.5 3.5 4.0	2900	0.76 0.91 0.94	35 47 48	YYB802-2 1.1	YYB90S-2 1.5	YYB90L-2 2.2
CQB50-32-125G	7.5 12.5 15	22 20 18.5	3.5 3.5 4.0	2900	1.49 1.62 1.63	30 42 43	YYB90L-2 2.2	YYB100L-2 3.0	YYB112M-2 4.0
CQB50-32-160G	7.5 12.5 15	34 32 29	3.5 3.5 4.0	2900	2.48 2.79 2.96	28 39 40	YYB100L-2 3.0	YYB112M-2 4.0	YYB132S1-2 5.5
CQB50-32-200G	7.5 12.5 15	52.5 50 48	3.5 3.5 4.0	2900	5.10 5.49 6.13	21 31 32	YYB132S2-2 7.5	YYB132S2-2 7.5	YYB160M1-2 11
CQB50-32-250G	7.5 12.5 15	82 80 78.5	3.5 3.5 4.0	2900	9.57 10.89 13.32	17.5 25 26	YYB160M2-2 15	YYB160L-2 18.5	YYB180M-2 22
CQB65-50-125G	15 25 30	22 20 18.5	3.5 3.5 4.0	2900	2.25 2.67 2.91	40 51 52	YYB100L-2 3.0	YYB112M-2 4.0	YYB132S1-2 5.5
CQB65-50-160G	15 25 30	34 32 29.5	3.5 3.5 4.0	2900	3.34 5.07 5.48	32 43 44	YYB132S1-2 5.5	YYB132S2-2 7.5	YYB160M1-2 11
CQB65-40-200G	15 25 30	53 50 47	3.5 3.5 4.0	2900	8.66 9.20 10.1	25 37 38	YYB160M1-2 11	YYB160M2-2 15	YYB160L-2 18.5
CQB65-40-250G	15 20 30	82 80 78.5	3.5 3.5 4.0	2900	13.4 14.72 16.88	25 37 38	YYB160L-2 18.5	YYB180M-2 22	YYB200L1-2 30
CQB80-65-125G	30 50 60	22.5 20 18	4.0 4.0 4.5	2900	4.48 5.24 5.55	41 52 53	YYB132S1-2 5.5	YYB132S2-2 7.5	YYB160M1-2 11
CQB80-65-160G	30 50 60	34 32 29	4.0 4.0 4.5	2900	7.72 9.08 9.67	36 48 49	YYB160M1-2 11	YYB160M2-2 15	YYB160L-2 18.5
CQB80-50-200G	30 50 60	53 50 47	4.0 4.0 4.5	2900	12.03 14.80 16.34	36 46 47	YYB160L-2 18.5	YYB180M-2 22	YYB200L1-2 30
CQB80-50-250G	30 50 60	84 80 75	4.0 4.0 4.5	2900	19.06 23.68 26.07	36 46 47	YYB200L1-2 30	YYB220L2-2 37	YYB225M-2 45
CQB100-80-125G	60 100 120	23 20 16.5	4.0 4.0 4.5	2900	8.35 9.73 9.46	45 56 57	YYB160M1-2 11	YYB160M2-2 15	YYB160L-2 18.5
CQB100-80-160G	60 100 120	35 32 28	4.0 4.0 4.5	2900	12.43 15.85 16.34	46 55 56	YYB160L-2 18.5	180M-2 YYB22	YYB200L1-2 30
CQB100-65-200G	60 100 120	54 50 47	4.0 4.0 4.5	2900	21.01 25.69 28.44	42 53 56	YYB200L1-2 30	YYB220L-2 37	YYB225M-2 45
CQB100-65-250G	60 100 120	86 80 74.5	4.0 4.0 4.5	2900	37.98 45.39 49.69	37 48 49	YYB225M-2 45	YYB250M-2 55	YYB280S-2 75

型  号	流量 Q m3/h	扬程 H m	汽蚀余量 (NPSH)r m	转速 n r/min	轴功率 pa KW	效率 ゥ %	配带电机功率KW
							介质密度g/cm3
							≤1	≤1.3	≤1.84
CQB32-20-125G	1.9 3.2 3.8	22 20 18.5		2900	0.49 0.58 0.62	23 30 31	YYB801-2  1.1	YYB802-2 1.5	YYB90S-2 2.2
CQB32-20-160G	1.9 3.2 3.8	34 32 29		2900	0.84 0.99 1.03	21 28 29	YYB802-2 1.5	YYB90S-2 2.2	YYB90L-2 3
CQB40-25-105G	3.8 6.3 7.5	13 12.5 11		2900	0.42 0.55 0.56	32 39 40	YYB801-2 1.1	YYB802-2 1.5	YYB90S-2 2.2
CQB40-25-125G	3.8 6.3 7.5	22 20 18.5		2900	0.81 0.98 1.05	28 35 36	YYB802-2 1.1	YYB90L-2 2.2	YYB100L-2 3.0
CQB40-25-160G	3.8 6.3 7.5	34 32 29		2900	1.41 1.72 1.79	25 32 33	YYB90L-2 2.2	YYB100L-2 3.0	YYB112M-2 4.0
CQB40-25-200G	3.8 6.3 7.5	52.5 50  48		2900	3.02 3.43 3.77	18 25 26	YYB112M-2 4.0	YYB132S1-2 5.5	YYB132S2-2 7.5
CQB50-40-85G	7.5 12.5 15	9 8 7.5	3.5 3.5 4.0	2900	0.46 0.56 0.61	40 49 50	YYB801-2 0.75	YYB802-2 1.1	YYB90S-2 1.5
CQB50-32-105G	7.5 12.5 15	13 12.5 11	3.5 3.5 4.0	2900	0.76 0.91 0.94	35 47 48	YYB802-2 1.1	YYB90S-2 1.5	YYB90L-2 2.2
CQB50-32-125G	7.5 12.5 15	22 20 18.5	3.5 3.5 4.0	2900	1.49 1.62 1.63	30 42 43	YYB90L-2 2.2	YYB100L-2 3.0	YYB112M-2 4.0
CQB50-32-160G	7.5 12.5 15	34 32 29	3.5 3.5 4.0	2900	2.48 2.79 2.96	28 39 40	YYB100L-2 3.0	YYB112M-2 4.0	YYB132S1-2 5.5
CQB50-32-200G	7.5 12.5 15	52.5 50 48	3.5 3.5 4.0	2900	5.10 5.49 6.13	21 31 32	YYB132S2-2 7.5	YYB132S2-2 7.5	YYB160M1-2 11
CQB50-32-250G	7.5 12.5 15	82 80 78.5	3.5 3.5 4.0	2900	9.57 10.89 13.32	17.5 25 26	YYB160M2-2 15	YYB160L-2 18.5	YYB180M-2 22
CQB65-50-125G	15 25 30	22 20 18.5	3.5 3.5 4.0	2900	2.25 2.67 2.91	40 51 52	YYB100L-2 3.0	YYB112M-2 4.0	YYB132S1-2 5.5
CQB65-50-160G	15 25 30	34 32 29.5	3.5 3.5 4.0	2900	3.34 5.07 5.48	32 43 44	YYB132S1-2 5.5	YYB132S2-2 7.5	YYB160M1-2 11
CQB65-40-200G	15 25 30	53 50 47	3.5 3.5 4.0	2900	8.66 9.20 10.1	25 37 38	YYB160M1-2 11	YYB160M2-2 15	YYB160L-2 18.5
CQB65-40-250G	15 20 30	82 80 78.5	3.5 3.5 4.0	2900	13.4 14.72 16.88	25 37 38	YYB160L-2 18.5	YYB180M-2 22	YYB200L1-2 30
CQB80-65-125G	30 50 60	22.5 20 18	4.0 4.0 4.5	2900	4.48 5.24 5.55	41 52 53	YYB132S1-2 5.5	YYB132S2-2 7.5	YYB160M1-2 11
CQB80-65-160G	30 50 60	34 32 29	4.0 4.0 4.5	2900	7.72 9.08 9.67	36 48 49	YYB160M1-2 11	YYB160M2-2 15	YYB160L-2 18.5
CQB80-50-200G	30 50 60	53 50 47	4.0 4.0 4.5	2900	12.03 14.80 16.34	36 46 47	YYB160L-2 18.5	YYB180M-2 22	YYB200L1-2 30
CQB80-50-250G	30 50 60	84 80 75	4.0 4.0 4.5	2900	19.06 23.68 26.07	36 46 47	YYB200L1-2 30	YYB220L2-2 37	YYB225M-2 45
CQB100-80-125G	60 100 120	23 20 16.5	4.0 4.0 4.5	2900	8.35 9.73 9.46	45 56 57	YYB160M1-2 11	YYB160M2-2 15	YYB160L-2 18.5
CQB100-80-160G	60 100 120	35 32 28	4.0 4.0 4.5	2900	12.43 15.85 16.34	46 55 56	YYB160L-2 18.5	180M-2 YYB22	YYB200L1-2 30
CQB100-65-200G	60 100 120	54 50 47	4.0 4.0 4.5	2900	21.01 25.69 28.44	42 53 56	YYB200L1-2 30	YYB220L-2 37	YYB225M-2 45
CQB100-65-250G	60 100 120	86 80 74.5	4.0 4.0 4.5	2900	37.98 45.39 49.69	37 48 49	YYB225M-2 45	YYB250M-2 55	YYB280S-2 75

CQB-G系列磁力泵适用于石油、化工、制药、冶炼、电镀、环保、食品、影视洗印、水处理、国防等行业，是输送易燃、易爆、挥发、有毒、稀有贵重液体和各种腐蚀性液体的理想设备。适用于输送吸入压力不大于0.2MPa，最大工作压力1.6MPa，温度不超过280℃，密度不大于1600kg/m3，粘度不大于30×10-6m2／S的不含硬颗粒和纤维的液体
